(missing or bad snippet)Työnkulun piirtoalueen ymmärtäminen
Työnkulun piirtoalue on ensisijainen työtila työnkulkujen suunnittelua, testausta ja suorittamista varten.

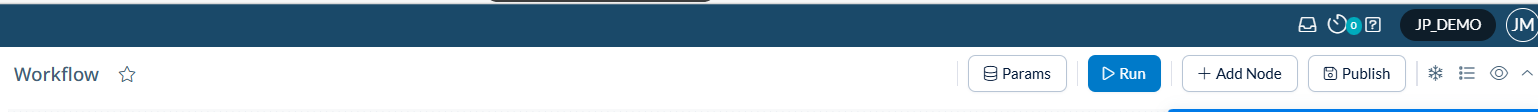

Tason 2 ylätunnisteen ohjausobjektit
Tason 2 ylätunnisteen avulla voit hallita ja käsitellä työnkulkua nopeasti:
Kenttä |
Kuvaus |
|---|---|
Työnkulun nimi ja tähtikuvake |
Näyttää työnkulun nimen. Napsauta tähteä, jos haluat lisätä työnkulun suosikkeihin nopeaa käyttöä varten. |
Kontekstin jäsenmerkit |
Näyttää työnkulussa käytettävät ulottuvuusvalinnat (esimerkki: 2025Y- 2025, SX200- Älypuhelimet). Muokkaa valintoja napsauttamalla merkkejä. |
|
(missing or bad snippet) Parametrit |
Avaa Yleiset parametrit -paneelin oikeassa reunassa. Näyttää Automaattiset parametrit (Aika, Tili, Suorituspäivämäärä, Suoritusjakso, Suorituskäyttäjä)- ja Käyttäjäparametrit-osan, jossa käyttäjät voivat määrittää mukautettuja parametreja Nimi-, Tyyppi-, Lähde- ja Arvo-ominaisuuksilla. |
|
(missing or bad snippet) Suorita-painike |
Suorittaa työnkulun. Näyttää sinisellä taustalla ja toistokuvakkeella. Poistuu käytöstä suorituksen aikana. Avaa sidotun jäsenvalinnan ponnahdusikkunan ennen suoritusta, jolloin ulottuvuuskohtainen monijäseninen valinta on mahdollista. |
+ Lisää solmu |
Avaa Lisää solmu -valintaikkunan uusien solmujen lisäämiseksi työnkulkuun. |
Julkaise |
Tallentaa kaikki työnkulun muutokset, kuten piirtoalueen asettelun, solmumääritykset ja yhteydet. |
Schema Toggle |
Näyttää solmujen ja suhteiden rakennetiedot ja vaihtaa kaavion rakennenäkymän. |
Luettelonäkymän vaihto |
Vaihtaa piirtoalueen ja luettelonäkymän välillä (kaikkien solmujen taulukkonäyttö). |
|
(missing or bad snippet) Näytä tai muokkaa -tilan vaihto |
Vaihtaa muokkaustilan ja katselutilan välillä. Työnkulut avautuvat oletusarvoisesti muokkaustilassa. Muokkaustila: Valitse solmut, jotka avaavat sivuruudun määritystä varten, vedä solmut uudelleen sijoittelua varten, lisää, poista tai kopioi solmuja, luo tai poista yhteyksiä ja suorita työnkulku. Näkymätila: Valitse solmut, kun haluat avata määritysruudut vain luku -tilassa, tarkastella piirtoalueen asettelua ja yhteyksiä sekä lähentää ja loitontaa. Solmuja ei voi vetää, yhteyksiä ei voi muokata, solmuja ei voi lisätä, poistaa tai kopioida eikä työnkulkua voi suorittaa. Varoitus tulee näkyviin, kun siirrytään muokkaustilasta näkymätilaan tallentamattomilla muutoksilla. |
Kontekstin jäsenten ymmärtäminen
Kontekstin jäsenmerkit näkyvät tason 2 ylätunnisteessa, ja niissä näkyvät työnkulussa käytettävät ulottuvuusvalinnat. Nämä merkit edustavat ulottuvuuskontekstin liitosta kaikista määritetyistä solmuista.
Muoto: ulottuvuuden jäsen (esimerkki: 2025Y- 2025, SX200- Älypuhelimet)
Kontekstin jäsenten muokkaaminen:
Napsauta kontekstin jäsenen merkkiä tason 2 ylätunnisteessa.
Valitse eri jäsenet.
Muutokset etenevät työnkulun kaikkiin asiaankuuluviin solmuihin.

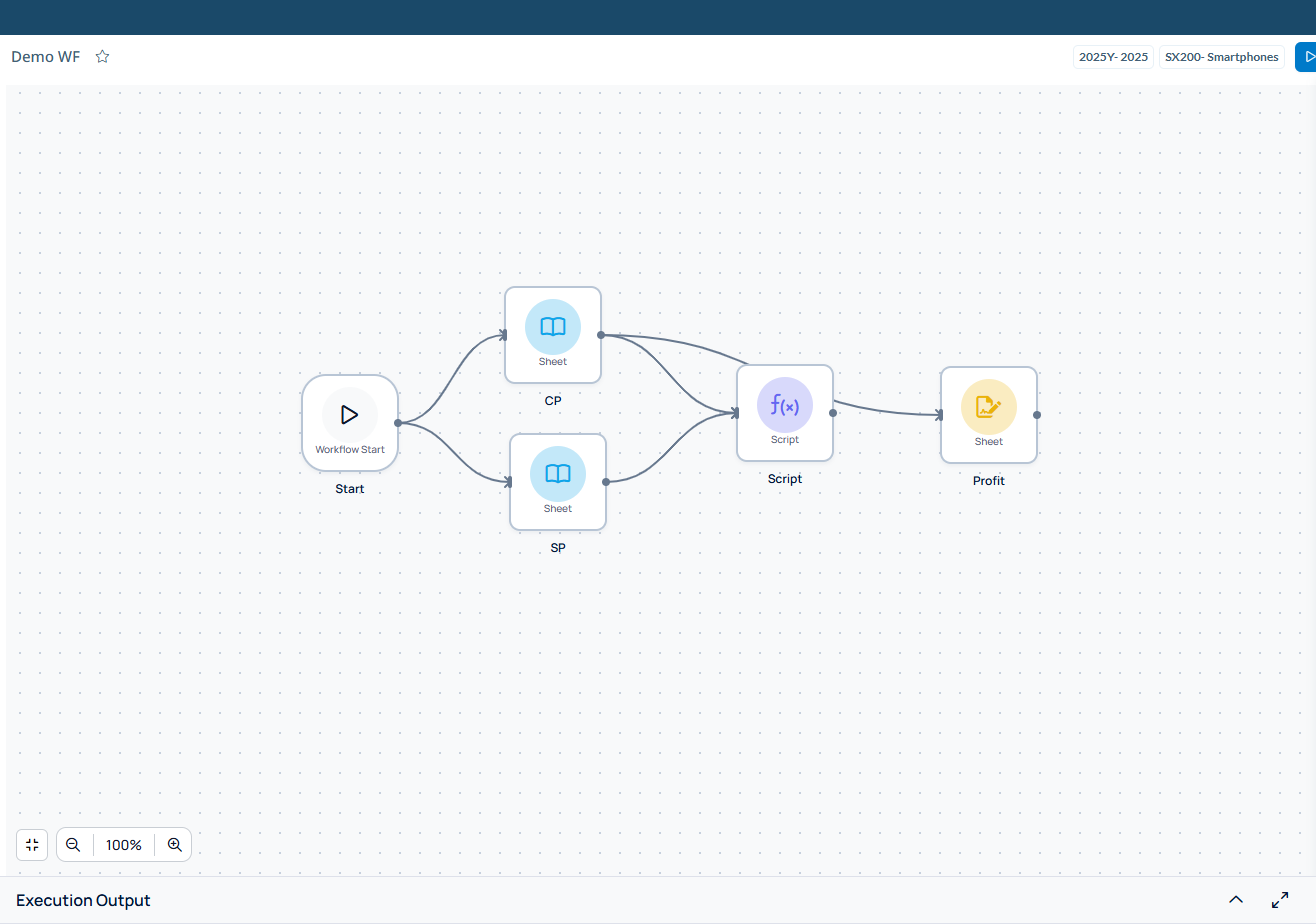

Piirtoalue
Piirtoalue on työtila, johon työnkulut muodostetaan ja suoritetaan.
Se sisältää erilaisia solmuja ja yhdistimiä, jotka määrittävät tietovirran:
Käynnistyssolmu: Aloittaa työnkulun.
Lue nyt Tuo tiedot sisään (taulukosta, jne.).
Muuntosolmu: Käyttää komentosarjoja, yhdistämismäärityksiä tai SQL-kyselyjä tietojen muuntamiseen.
Kirjoitussolmu: Tallentaa käsitellyt tiedot kohteeseen.
(missing or bad snippet)Sääntöjoukon solmu: Suorittaa tietotoimintoja ja konsolidointitoimintoja osana työnkulun suoritusta.
Liittimet: Viivat, jotka yhdistävät solmut toisiinsa ja näyttävät tietovirran suunnan.
Solmun nimi: Jokaiselle solmulle määritetyt selitteet helpottavat tunnistamista.
Tämä pitää piirtoalustan selkeänä ja näyttää virtauksen alusta loppuun.
Piirtoalueen ohjausobjektit (alhaalla vasemmalla)
Käytä piirtoalueen ohjausobjekteja työnkulkunäkymän selaamiseen ja hallintaan:
Sovita näyttöön: Näyttää koko työnkulun näkyvällä alueella.
Haku Etsii tietyt solmut tai elementit nimen perusteella.
Zoomausprosentti: Näyttää nykyisen zoomaustason (esimerkiksi 100 %). Voit määrittää tietyn prosenttiosuuden napsauttamalla.
Lähennä: Lisää piirtoalueen suurennusta askel askeleelta.
Loitonna: Vähentää piirtoalueen suurennusta askel askeleelta.

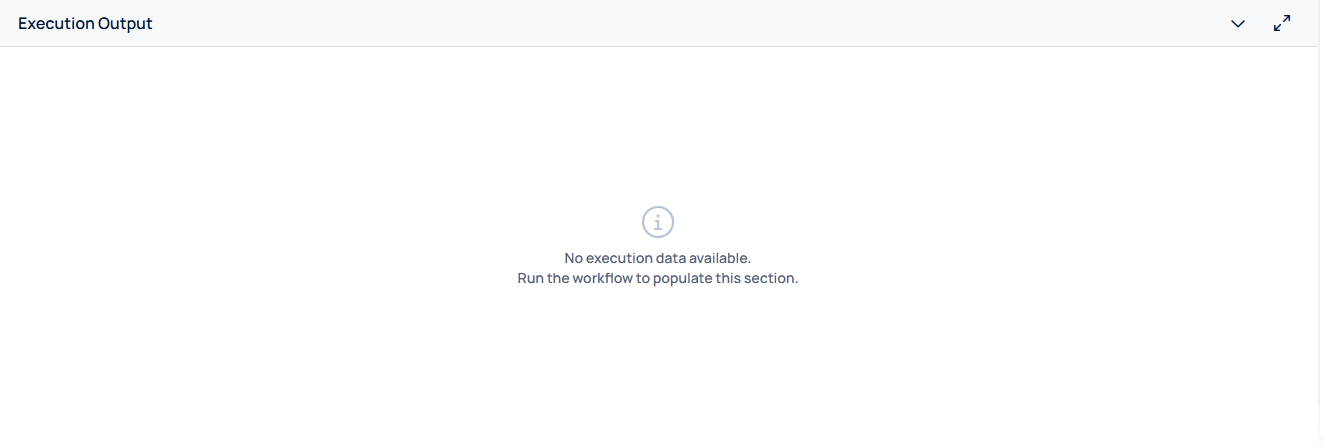

Suorituksen tuloste
Suoritustuloste-osa sijaitsee piirtoalueen alareunassa.
Se näyttää työnkulun suorituksen tulokset seuraavissa välilehdissä:
Tiedot-välilehti: Näyttää käsitellyt tiedot Financial Planning ja Close & Consolidation-ruudukkomuodossa (oletuksena 500 riviä).
Viesti-välilehti: Näyttää aikaleimatut suorituslokit solmun nimellä, sanomatyypillä ja tiedoilla.
Työnkulun tietoruutu
Työnkulun tiedot -paneeli sijaitsee oikealla puolella.
Se näyttää muokattavat työnkulun ominaisuudet:
Nimi Työnkulun tunnus (on oltava yksilöllinen).
Kuvaus: Työnkulun tarkoituksen kontekstitiedot.
Toiminnallinen alue Organisaation sijainti (muokattavissa pudotusvalikosta).
(missing or bad snippet) Kun käyttäjä luo uuden työnkulun, tiedot-sivuruutu sulkeutuu automaattisesti, kun Luo-asetus on valittu. Kun aiemmin luotu työnkulku avataan, tietoruutu pysyy oletusarvoisesti suljettuna. Käyttäjät avaavat sen uudelleen L2-otsikon Rakenne-asetuksella.
