v25.10: VDT-puunäkymä Mittarit-välilehdessä
Sovelluksen tai toiminta-alueen Mittarit-välilehdessä on puunäkymän visualisointiasetus, joka näyttää mittarit hierarkkisessa VDT (Value Driver Tree) -muodossa. Tämän Metrinen puu -asetuksen avulla käyttäjät voivat visualisoida ja analysoida metrisiä suhteita intuitiivisen puurakenteen avulla. Puunäkymä tarjoaa kattavan käsityksen metrisistä riippuvuuksista ja hierarkioista sovellus- ja toiminta-aluetasolla.
Puunäkymä sisältää visuaalisia ilmaisimia värikoodien ja eri mittalaitetyyppien symbolien avulla, mukaan lukien syöte-, kaava-, yhteenveto-, päämittari-, linkitetty- ja ulkoiset mittarit. Käyttäjät voivat liikkua puussa laajentamalla ja supistamalla ohjausobjekteja, ja laajenna kaikki -toiminto on älykkäästi rajoitettu kolmeen tasoon optimaalisen suorituskyvyn saavuttamiseksi. Jokainen metrinen solmu näyttää sivupaneelissa yksityiskohtaisia tietoja, mukaan lukien äskettäin lisätty kaavan näkyvyys kaavan tyyppisille mittareille, mikä tarjoaa täydellisen kontekstin analyysille poistumatta puunäkymän käyttöliittymästä.
Tärkeimmät edut
Käyttäjät voivat tarkastella mittareita intuitiivisessa puurakenteessa, jossa näkyvät suhteet ja riippuvuudet.
Värikoodaus ja symbolit tunnistavat välittömästi Input-, Formula-, Summary-, Parent-, Linked- ja External-mittaustyypit.
Kolmitasoinen laajennusraja takaa tasaisen suorituskyvyn jopa tuhansilla mittareilla.
Sivupaneelit näyttävät täydelliset metritiedot, mukaan lukien analyysikaavat.
Käyttäjät voivat vaihtaa luettelonäkymän ja puunäkymän välillä analyysitarpeidensa mukaan.
VDT-näkymä Mittarit-välilehdessä
Mittarit-välilehden VDT-näkymä näyttää mittarit hierarkkisessa Arvon ohjainpuu -muodossa. Puunäkymä toimii sovellustasolla, jolloin käyttäjät voivat visualisoida koko mittarihierarkian sovelluksessaan ja ymmärtää eri mittalaitetyyppien välisiä suhteita.
Puunäkymän käyttöliittymä sisältää visuaalisia ilmaisimia metrityyppien erottamiseksi toisistaan.
Selite näyttää värikoodit ja symbolit syötemittareille, kaavan mittareille, yhteenvedon mittareille, päämittareille, linkitetyille mittareille ja ulkoisille mittareille.
Siirtymisohjausobjektit sisältävät "Tiivistä kaikki solmut" taittaaksesi kaikki solmut takaisin sovellustasolle ja "Laajenna kaikki solmut" paljastaaksesi puurakenteen.
Voit näyttää tai piilottaa erilliset mittarit vaihtamalla ohjausobjektia, jolloin voit tarkastella päähierarkiasta riippumattomia mittareita joustavasti.

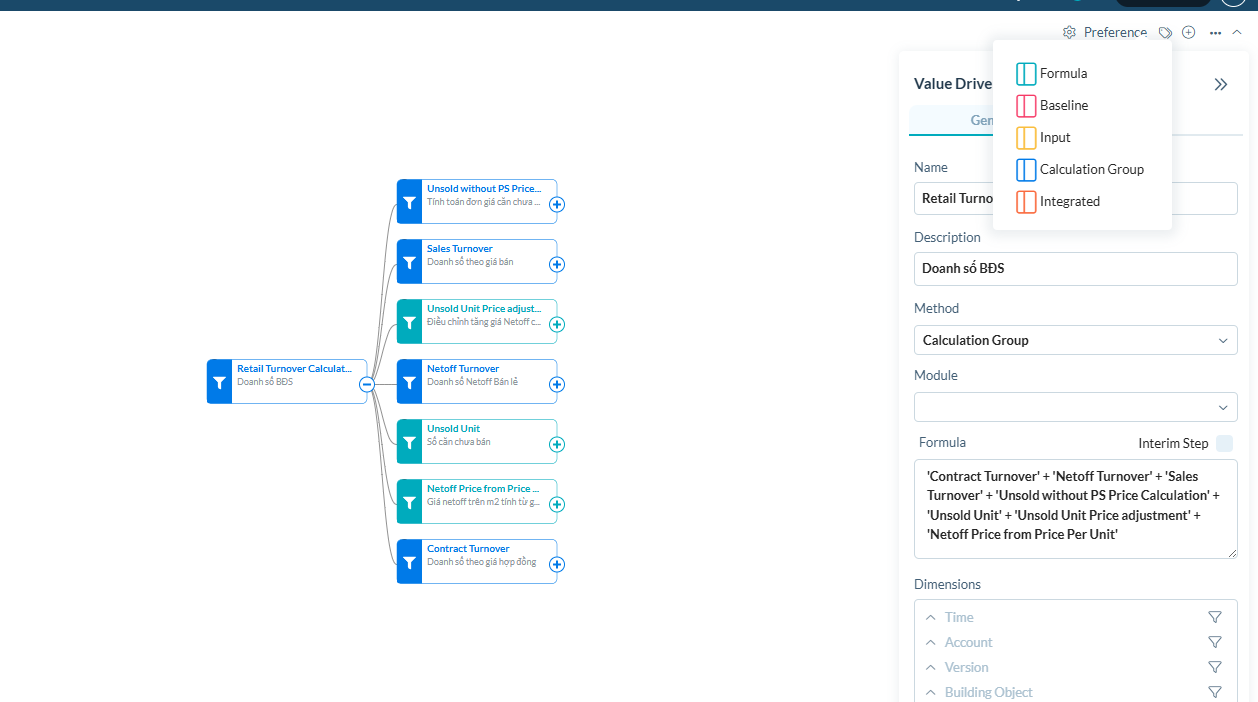

Mittarin tiedot -ruutu näyttää täydelliset tiedot kyseisestä mittarista, kun käyttäjät valitsevat minkä tahansa metrisen solmun puusta. Tämä sivuruutu toimii vain luku -tilassa analysointia varten, mikä varmistaa, että käyttäjät eivät voi vahingossa muokata metrijärjestelmän määrityksiä tutkiessaan puuta. Ruutu sisältää kaikki metriikan vakioominaisuudet, jotka haetaan suoraan metriikkasivulta, ja kaavan näkyvyyden huomattava lisäys kaavatyyppisille metriikoille.
VDT-näkymän käyttäminen Mittarit-välilehdessä
Valitse sovellus Resurssienhallinnassa.
Siirry sovelluksen Mittarit-välilehteen.

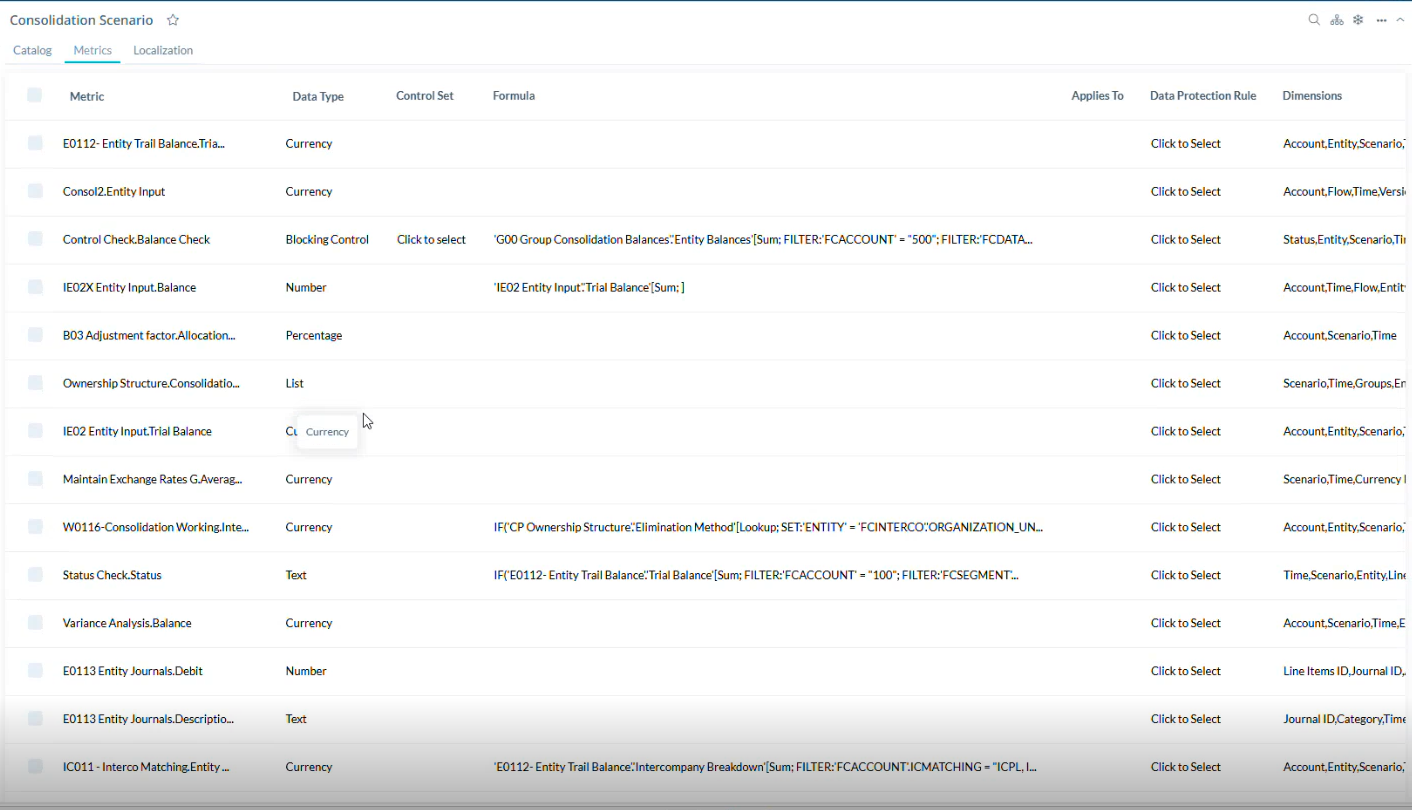

Mittarit-välilehdessä on oletusarvoisesti luettelonäkymä.
Valitse tason 2 otsikosta Metrijärjestelmän puu -painike, kun haluat siirtyä hierarkkiseen visualisointiin.

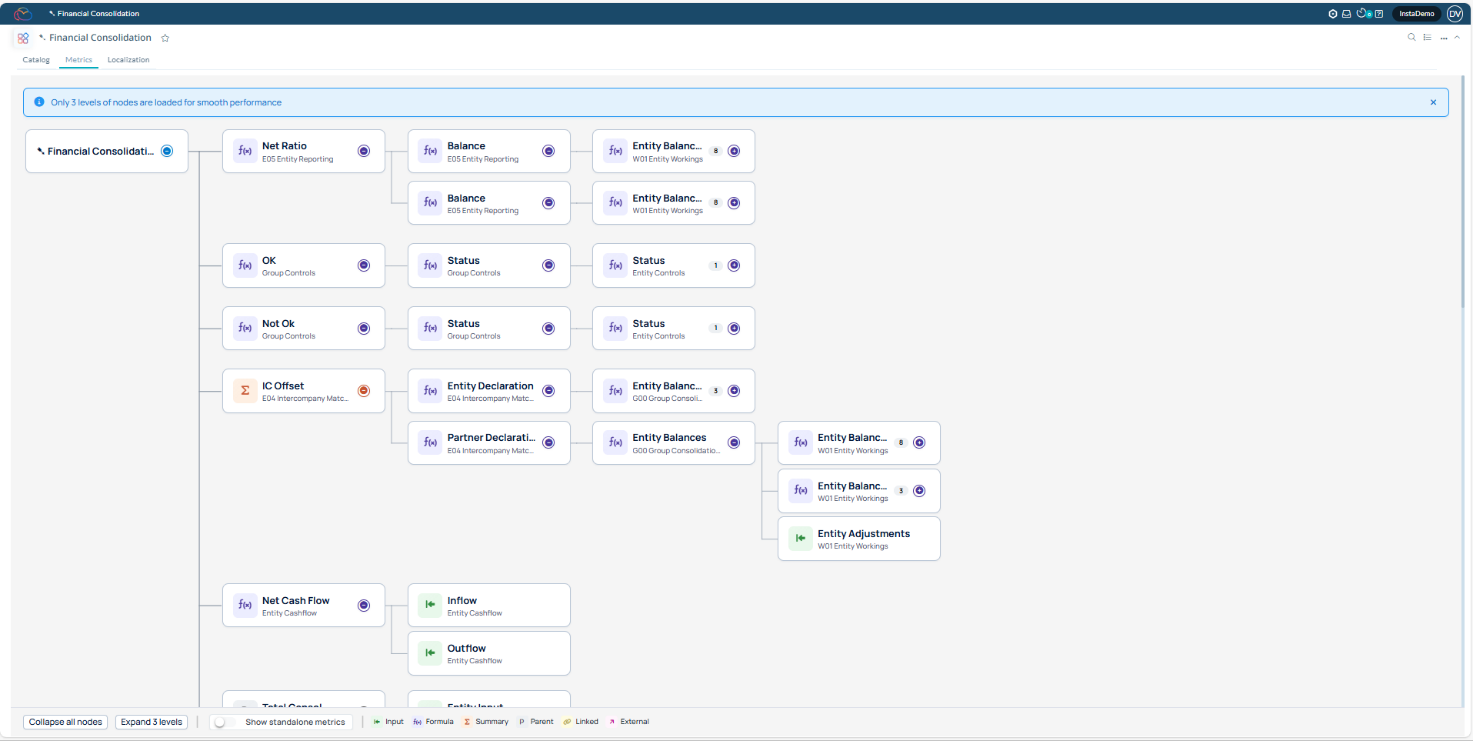

Käyttäjät voivat tarkastella puurakennetta sovelluksen nimellä pääsolmuna.
Käytä alareunassa olevaa selitettä ymmärtääksesi värikoodit ja symbolit:
Kukin väri ja symboli edustavat Syöte-, Kaava-, Yhteenveto-, Pääväri-, Linkitetty- ja Ulkoiset mittarit. Jokaisella mittaustyypillä on erillinen visuaalinen ilmaisin.
-
Selaa hierarkiaa laajentamalla ja kutistamalla tiettyjä haaroja tarpeen mukaan.
Valitse Kutista kaikki solmut taittaaksesi kaikki solmut takaisin sovellustasolle.
Valitse Laajenna kaikki solmut, jos haluat laajentaa solmuja enintään kolmeen tasoon.
Laajenna yksittäiset solmut kolmen tason ulkopuolelle manuaalisesti napsauttamalla laajennuskuvaketta.
