v26.05: Solmuasetusten käyttäminen
Asetukset-osa näkyy jokaisessa työnkulun solmussa Käynnistä-solmua lukuun ottamatta. Se antaa työnkulun suunnittelijoille selkeän hallinnan solmun suoritusjärjestykseen ja irrottaa loogisen sekvensoinnin tietovirrasta.
Ennen versiota 26.05 edeltävien solmujen konsepti dokumentoitiin kunkin solmutyypin osalta ja seuraavat solmut olivat käytettävissä vain kirjoitussolmuissa. Vuodesta 26.05 lähtien molemmat luettelot ovat osa standardoitua Asetukset-osiota, joka on käytettävissä kaikissa solmuluokissa – Muunna, Lue, Kirjoita ja Sääntöjoukko.
Asetukset-osassa näkyy kaksi luetteloa:
Edeltävät solmut – solmut, jotka on suoritettava ennen tätä solmua. Täytetään automaattisesti solmun tiedonsyöttöyhteyksistä (vain luku -merkinnät) ja voidaan laajentaa käyttämällä vain loogisia ennakkotapauksia sekvensointia varten.
Seuraavat solmut – vain luku. Automaattisesti johdettu loogisesta edeltäjäketjusta: mikä tahansa solmu, joka nimeää tämän solmun edeltäjäluettelossaan, näkyy tässä.

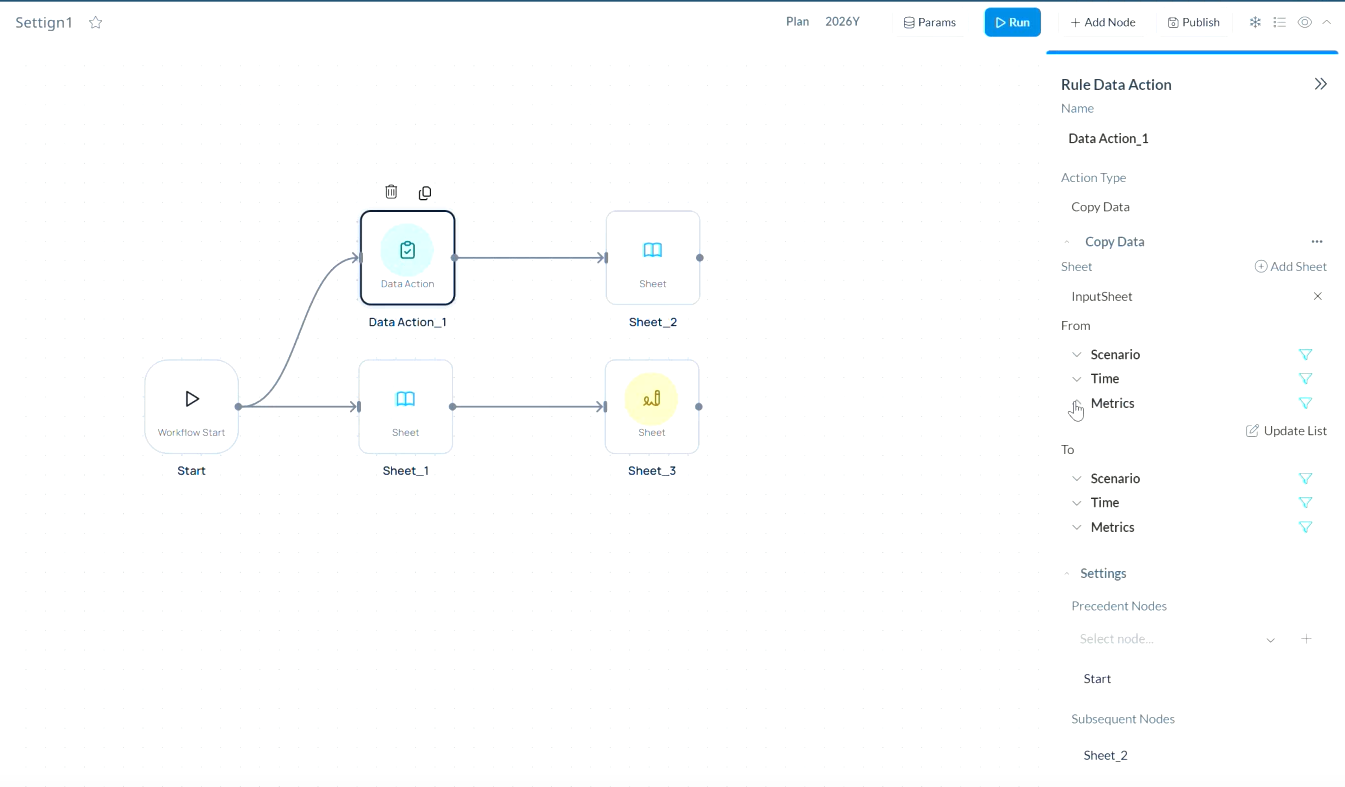

Ennalta määritettyjen solmujen määrittäminen
Määritä edeltävät solmut seuraavasti:
Valitse solmu piirtoalueelta. Näyttöön tulee kokoonpanon sivupaneeli.
Laajenna Asetukset-osio.
Jos haluat lisätä loogisen ennakkotapauksen, valitse Edeltävät solmut -kohdassa +-painike ja valitse avattavasta luettelosta solmu.
Jos haluat poistaa ennakkotapauksen, valitse solmun nimen vieressä oleva X-kuvake. Tietojen syötön ennakkotapaukset ovat vain luku -tilassa, eikä niitä voi poistaa Asetukset-osasta – poista ne solmun Syöttö-osasta.
Ota konfiguraatio käyttöön valitsemalla Julkaise.
Kangasnuolet päivittyvät julkaisun yhteydessä vastaamaan määritettyä loogista ennakkotapausta.

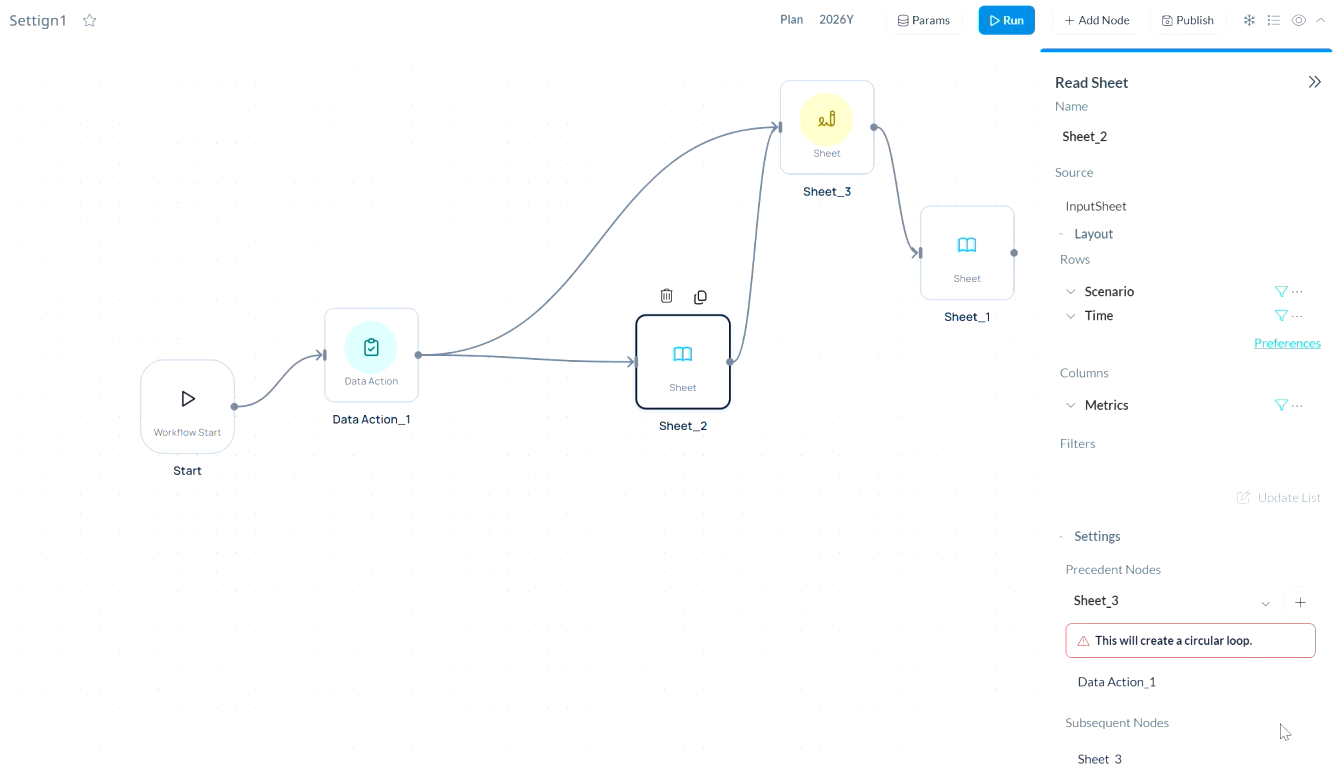

Syklin tunnistus
Järjestelmä estää kaikki valinnat, jotka loisivat kehäriippuvuuden.
Syklin tunnistus kattaa:
Itseviittaus – solmu ei voi olla oma ennakkotapauksensa.
Suorat syklit – solmu A → solmu B → solmu A.
Epäsuorat syklit – solmu A → solmu B → solmu C → solmu A.
Tyyppien väliset syklit – kehäriippuvuudet, jotka ulottuvat useisiin solmuluokkiin.
Jos valinta loisi syklin, järjestelmä näyttää kelpoisuustarkistuksen varoituksen eikä yhteyttä käytetä.
Käynnistä luku- ja tietotoimintosolmujen solmujen hallinta
Lue- ja Tiedot-toiminnon solmuissa Aloita-solmu toimii oletusarvoisena ennakkotapauksena, kun muita ennakkotapauksia ei ole määritetty. Versiosta v26.05 alkaen Start-solmu voidaan poistaa edeltäjäluettelosta, kun toinen ennakkotapaus on valittu, ja lisätä tarvittaessa takaisin myöhemmin.
Voit poistaa Käynnistä-solmun ennakkotapauksena seuraavasti:
Lisää toinen solmu ennakkotapauksena edeltävien solmujen alle.
Poista X-kuvake Aloita-merkinnän vierestä.
Valitse Julkaise.
Jos haluat lisätä Aloita-solmun takaisin ennakkotapaukseksi:
Valitse Edeltävät solmut -kohdasta +-painike.
Valitse pudotusvalikosta Käynnistä.
Valitse Julkaise.
Jokaisella solmulla on oltava aina vähintään yksi ennakkotapaus. Järjestelmä estää viimeisen jäljellä olevan ennakkotapauksen poistamisen, olipa kyseessä Start-solmu tai jokin muu solmu.
Viitattujen solmujen uudelleennimeäminen ja poistaminen
Kun solmu, johon viitataan toisen solmun edeltävä tai seuraava luettelossa, nimetään uudelleen, viittaus päivittyy automaattisesti. Kun viitattu solmu poistetaan, se poistetaan kaikista työnkulun edeltäjäluetteloista ja myöhemmistä luetteloista.
